产品简介
结合高分辨率 TEM/STEM 成像与分析能力的场发射透射电子显微镜。
产品概述
结合高分辨率 TEM/STEM 成像与分析能力的场发射透射电子显微镜。

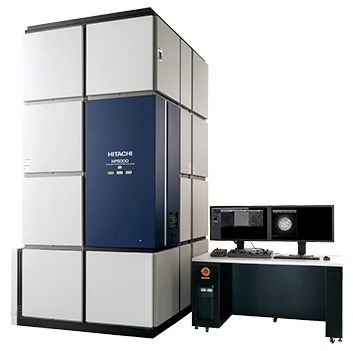

Hitachi HF5000 场发射透射电子显微镜面向需要稳定成像、规范操作和可追溯数据管理的科研与工业实验室。选型应结合样品性质、目标分辨率、分析任务、处理通量和安装环境综合评估。
核心技术与特点
- 参数:Hitachi High-Tech
- 参数:HF5000 TEM/STEM
- 参数:电镜/Cryo-EM/FIB-SEM
- 参数:透射电镜
- 参数:主推
- 参数:150万-5000万+
- 参数:结构生物学平台、材料学院、半导体失效分析、先进制造研发中心
- 参数:蛋白结构解析、纳米材料形貌分析、截面制样、半导体失效分析
- 系统定位:围绕微观成像、重复性与分析效率建立完整工作流。
- 扩展能力:可按任务配置探测器、分析附件、样品台和数据软件。
典型应用
原子尺度材料表征、STEM 成像及元素与结构分析。
- 微观形貌、结构与缺陷的观察和记录
- 工艺比较、材料筛选、质量控制与异常定位
- 多用户平台的标准化测试与研究级分析
选型关注点
- 明确样品尺寸、导电性、真空兼容性及前处理要求
- 确认分辨率、加速电压、视野、探测器与分析附件
- 评估制样、成像、元素分析及数据处理的完整流程
- 核对安装条件、操作培训、维护周期与数据存储方案
实验与数据工作流
建议将样品登记、前处理、系统校准、参数设定、图像采集、质量检查和数据归档纳入统一流程。关键项目应保留原始图像、采集参数和处理记录,便于复测与结果比较。
| 参数项 | 数值 |
|---|---|
| 品牌 | Hitachi High-Tech |
| 型号 | HF5000 |
| 系统类型 | 球差校正场发射透射/扫描透射电子显微镜 |
| 电子源 | W(310) 冷场发射电子源 |
| 加速电压 | 200 kV;60 kV 可选 |
| STEM ADF 分辨率 | 0.078 nm |
| TEM 晶格分辨率 | 0.102 nm |
| STEM 放大倍率 | 20×–8,000,000× |
| TEM 放大倍率 | 100×–1,500,000× |
| 球差校正器 | Hitachi 探针形成球差校正器,标准配置 |
| 测角台 | 五轴共心测角台 |
| 样品尺寸 | 直径 3 mm |
| 样品移动范围 | X/Y ±1 mm;Z ±0.4 mm |
| 倾转范围 | α ±25°;双倾样品杆 β ±35° 为选配 |
| 元素分析 | 可配置对称双 SDD EDX 系统 |
品牌Hitachi High-Tech型号HF5000
资料依据
页面内容以品牌方公开资料、产品参数和售前配置复核为基础。正式价格、授权关系、供货周期和最终配置以商务确认为准。
