电子显微与微区分析平台配置要点
围绕SEM、TEM、FIB、冷冻电镜和能谱分析,梳理材料、生命科学和半导体场景的配置关注点。
阅读全文
产品简介
JEOL JEM-2100Plus 属于电镜/Cryo-EM/FIB-SEM高端产品池,适合结构生物学平台、材料学院、半导体失效分析、先进制造研发中心。典型应用包括蛋白结构解析、纳米材料形貌分析、截面制样、半导体失效分析。该型号用于显微与成像平台转型上架,建议销售前复核授权、供货周期、配置清单和正式技术参数。

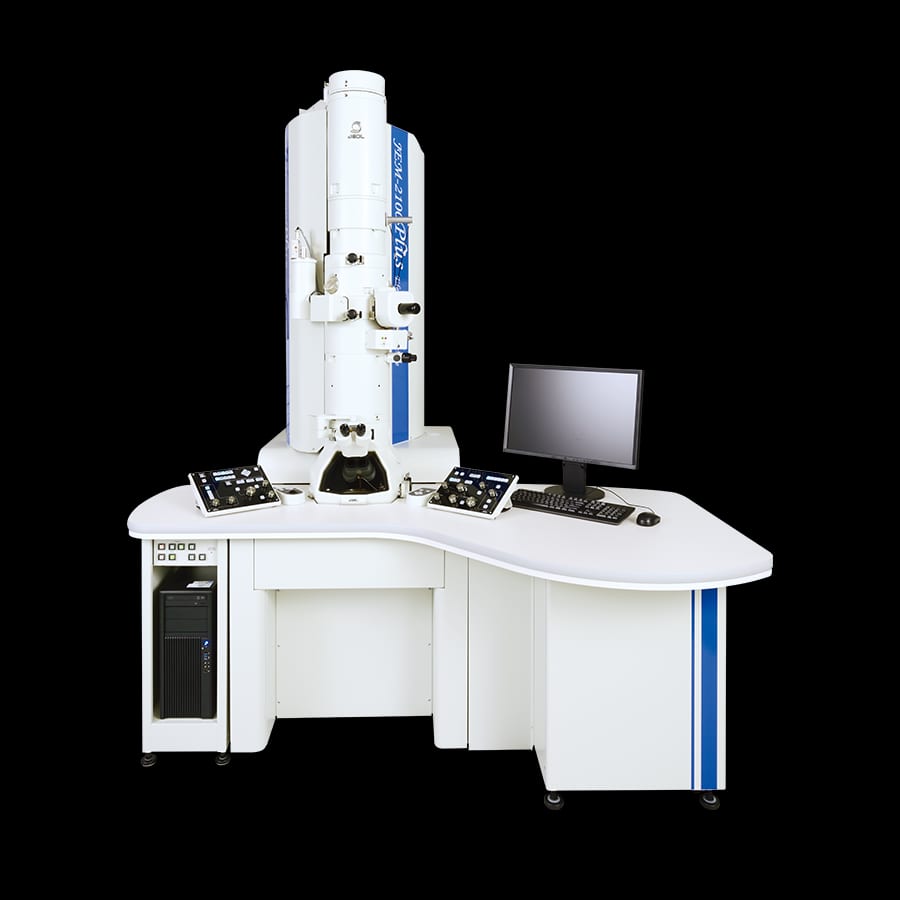

JEOL JEM-2100Plus 多用途透射电子显微镜面向科研平台与工业实验室的多用途透射电子显微镜应用,可根据样品、分辨率、成像和分析目标配置探测器、样品杆及软件工作流。
适用于材料微结构、纳米颗粒、半导体、能源材料、生物样品或结构生物学研究;具体方向取决于该型号的 TEM、Cryo-EM 或 SEM 平台定位。
采购前应确认加速电压、目标分辨率、样品尺寸与温控条件、成像通量、探测器及 EDS/EELS/直接电子相机等附件。历史型号应同时评估服务、备件和替代机型。
| 参数项 | 数值 |
|---|---|
| 品牌 | JEOL |
| 型号 | JEM-2100Plus |
| 系统类型 | 多用途透射电子显微镜 |
| 加速电压 | 80–200 kV |
| 点分辨率 | 最高 0.19 nm,依极靴配置 |
| 晶格分辨率 | 0.14 nm |
| 放大倍率 | 30×–1,500,000× |
| 极靴选择 | UHR、HR、HT、CR、HC,订购时确定 |
| 成像模式 | TEM、衍射与 STEM 依配置 |
| 分析扩展 | EDS、EELS 等依配置 |
