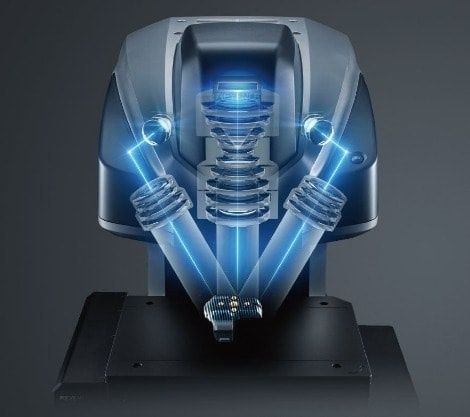

KEYENCE VR-5000 大范围三维轮廓测量仪

产品概述

KEYENCE VR-5000 系列是采用结构光三角测量的大视野非接触三维轮廓测量系统。样品无需精密定位即可快速获取整面高度和彩色数据，适合对轮廓、平面度、翘曲、台阶、磨损体积及 CAD 偏差进行量化。

KEYENCE VR-5000 大范围三维轮廓测量仪 对应型号为 VR-5000 Series。本页以制造商官方产品页、规格表或产品手册为依据，重点整理可用于技术比较的工作原理、结构特点与关键指标。

核心特点

• 测量原理：结构光三角测量。
• 测量方式：非接触、整面三维扫描。
• 单次测量时间：最快约 1 秒。
• 最大测量区域：100 × 200 mm（拼接）。
• 最大高度范围：约 50 mm。
• 测量头：VR-5200 / VR-5100。
• 观察照明：红、蓝、绿 LED 环形照明。
• 测量照明：白色 LED。
• 成像：高精度 CMOS 彩色成像。
• 光学结构：多重双远心镜头。

系统围绕光学成像、运动控制、三维数据采集和分析软件形成完整工作流程，可将观察、测量、结果复核与报告输出统一管理。

典型应用

汽车和机械零件、冲压与注塑件、刀具、密封件、连接器、焊接、磨损、翘曲、平面度及 CAD 对比。

建立方法时应结合样品尺寸、表面反射或透明特性、目标结构尺度、所需测量范围和批量检测节拍设置采集条件。

选型提示

选型应核对测量原理、倍率与视场、高度和横向分辨率、工作距离、样品行程、对比方式、自动化能力及软件模块。历史型号还需确认现行替代产品、附件兼容性与服务支持。
