选型判断
先确认这台仪器是否真正匹配你的实验目标
- 明确样品类型、尺寸、材料和目标工艺
- 确认目标缺陷、结构尺寸或表面参数
- 核对检测、复检或三维测量原理
- 确认光学、电子束、传感器及物镜配置
- 评估自动化、样品台和目标吞吐量
- 确认软件、数据格式、报告及主机通讯
- 核对校准、验收、溯源和合规要求
- 使用代表性样品验证性能和流程适用性
产品简介
面向碳化硅功率器件制造的自动晶圆检测系统,结合表面缺陷检测和光致发光技术,对 SiC 衬底及外延层的多类缺陷进行发现、分类和质量控制。

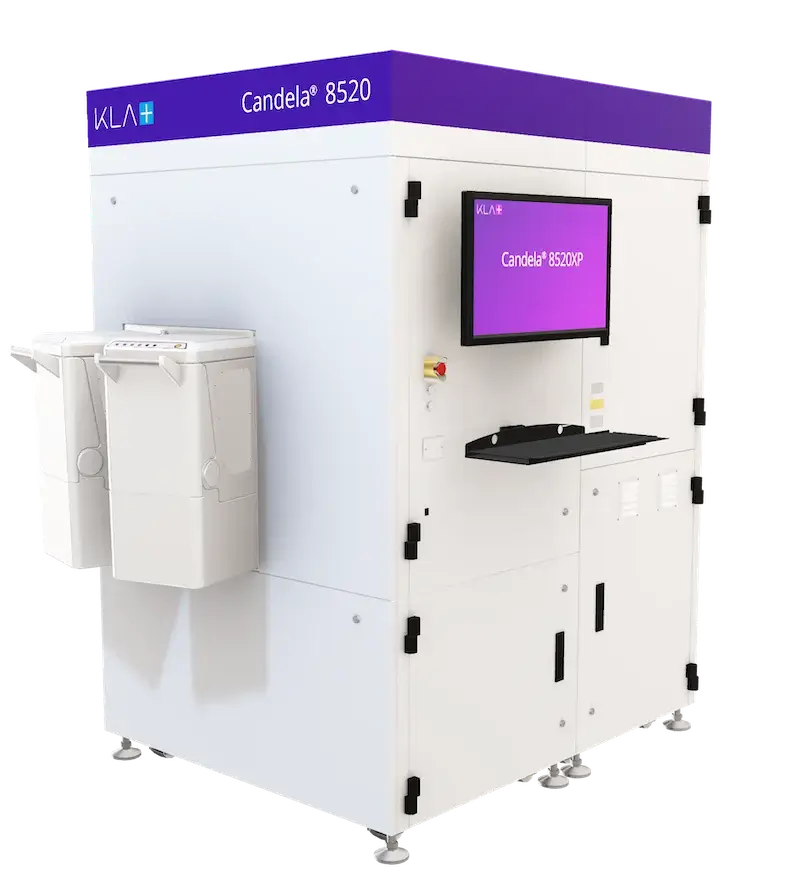

KLA Candela 8520 是第二代集成表面与光致发光检测系统,针对功率器件材料的基板和外延缺陷进行自动表征。多检测通道在一次扫描中同步获取散射、明场、形貌、相位和发光响应,支持宏观与微观缺陷分类及统计过程控制。
KLA Candela 8520 SiC晶圆与外延层检测系统 对应型号为 Candela 8520,本页依据制造商公开产品资料核对系统定位、核心技术和适用范围,便于技术比较与方案初选。
SiC 基板和外延层、GaN 及其他功率器件材料,MOCVD 工艺监控、来料筛查、缺陷根因分析和良率提升。
实际测量方案应结合样品材料、表面状态、目标缺陷或结构尺度、生产节拍、数据接口和环境条件建立。
建议重点确认检测或测量原理、样品尺寸、灵敏度或分辨率、扫描范围、自动化接口、数据分析软件、所需探测通道及附件。历史型号还应确认服务、软件和备件支持情况。
| 参数项 | 数值 |
|---|---|
| 品牌 | KLA |
| 型号 | Candela 8520 |
| 产品类型 | SiC 晶圆与外延层检测系统 |
| 系统代际 | 第二代集成表面与 PL 检测 |
| 目标市场 | 功率器件材料 |
| 检测对象 | SiC 基板与外延层 |
| 光学通道 | 明场、散射与形貌 |
| 测量信号 | 反射率、相位、光致发光 |
| 入射方式 | 法向与斜入射 |
| 覆盖方式 | 分钟级全表面检测 |
| 缺陷能力 | 宏观与微观缺陷 |
| 数据输出 | 图像、晶圆图、缺陷日志 |
| 离线能力 | 支持离线分析配方 |
| 工艺用途 | MOCVD 与 SPC 过程控制 |
选型判断
配置清单
代理服务
可协助需求梳理、样品测试、方法评估、配置核对、安装培训及售后对接;授权、价格、交期和供货范围以正式商务确认为准。
应用场景
SiC 衬底来料检测
SiC 外延层质量控制
功率半导体制造
缺陷分类与良率分析
资料依据
页面内容以品牌方公开资料、产品参数和售前配置复核为基础。正式价格、授权关系、供货周期和最终配置以商务确认为准。
资料核验:2026-09-02
