选型判断
先确认这台仪器是否真正匹配你的实验目标
- 明确样品类型、尺寸、材料和目标工艺
- 确认目标缺陷、结构尺寸或表面参数
- 核对检测、复检或三维测量原理
- 确认光学、电子束、传感器及物镜配置
- 评估自动化、样品台和目标吞吐量
- 确认软件、数据格式、报告及主机通讯
- 核对校准、验收、溯源和合规要求
- 使用代表性样品验证性能和流程适用性

产品简介
面向 LED、光子、通信及其他化合物半导体市场的自动衬底与外延晶圆表面检测系统,可捕获影响器件性能、良率和可靠性的关键缺陷。

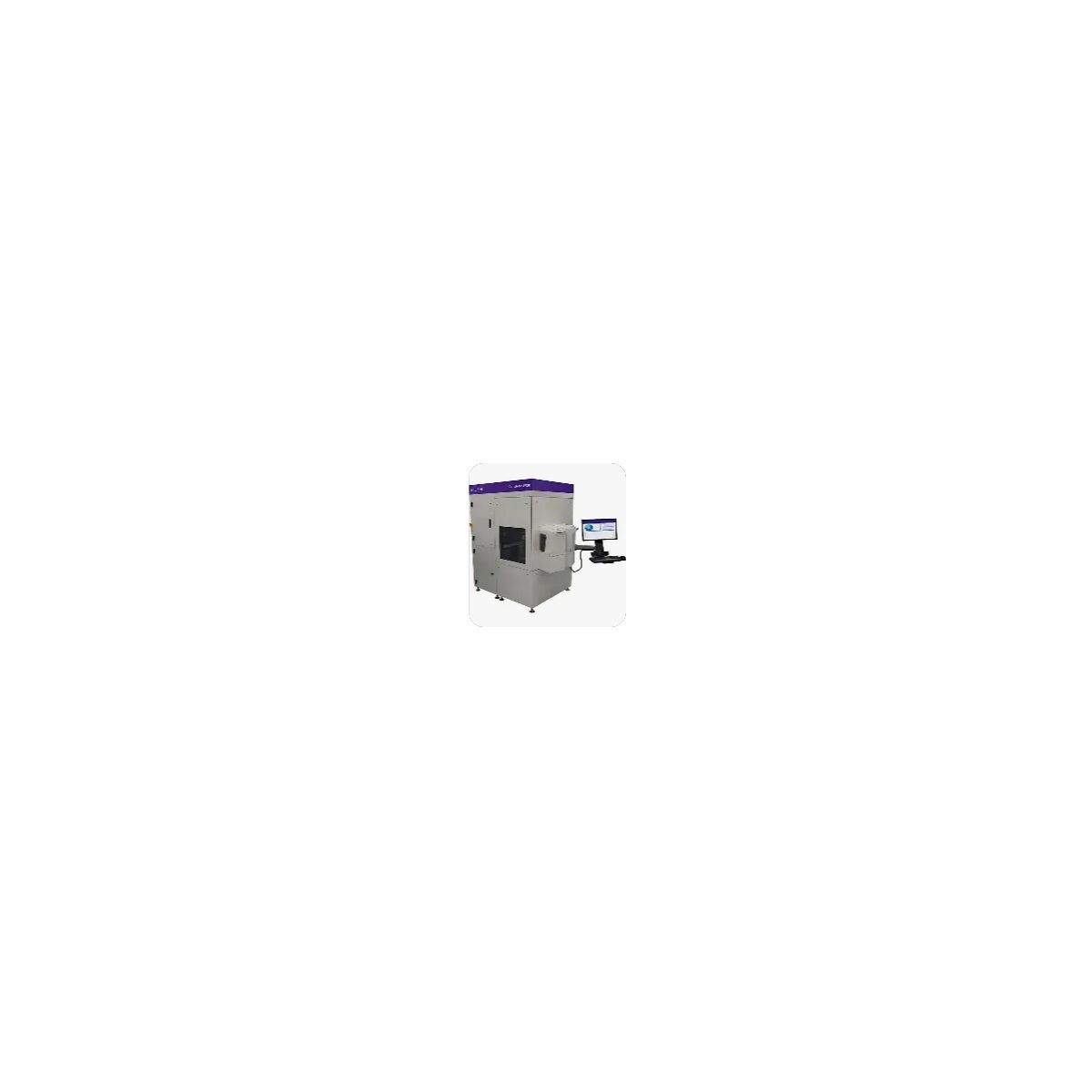

KLA Candela 8720 是用于 LED、光子、通信及其他化合物半导体基板和外延晶圆的自动表面检测系统。它在一次扫描中同时采集散射、形貌、反射率、相位和光致发光信息,实现全表面缺陷检测、分类及晶圆图输出。
KLA Candela 8720 化合物半导体晶圆检测系统 对应型号为 Candela 8720,本页依据制造商公开产品资料核对系统定位、核心技术和适用范围,便于技术比较与方案初选。
蓝宝石、PSS、GaN、SiC 等基板与外延层,LED、光子器件、通信器件、MOCVD 过程控制和来料质量监控。
实际测量方案应结合样品材料、表面状态、目标缺陷或结构尺度、生产节拍、数据接口和环境条件建立。
建议重点确认检测或测量原理、样品尺寸、灵敏度或分辨率、扫描范围、自动化接口、数据分析软件、所需探测通道及附件。历史型号还应确认服务、软件和备件支持情况。
| 参数项 | 数值 |
|---|---|
| 品牌 | KLA |
| 型号 | Candela 8720 |
| 产品类型 | 化合物半导体晶圆检测系统 |
| 检测模式 | 高通量、标准分辨率、高分辨率 |
| 检测通道 | 多通道同步光学检测 |
| 散射检测 | 法向与斜入射散射 |
| 形貌通道 | 表面形貌变化 |
| 反射测量 | 表面反射率 |
| 相位测量 | 相位变化 |
| 发光检测 | 光致发光 PL |
| 覆盖方式 | 分钟级全表面覆盖 |
| 数据输出 | 高分辨图像与晶圆图 |
| 分类能力 | 自动缺陷检测与分类 |
| 应用市场 | LED、光子与通信 |
选型判断
配置清单
代理服务
可协助需求梳理、样品测试、方法评估、配置核对、安装培训及售后对接;授权、价格、交期和供货范围以正式商务确认为准。
应用场景
LED 衬底与外延片
光子与通信器件
化合物半导体质量控制
来料及制程检测
资料依据
页面内容以品牌方公开资料、产品参数和售前配置复核为基础。正式价格、授权关系、供货周期和最终配置以商务确认为准。
资料核验:2026-09-02
