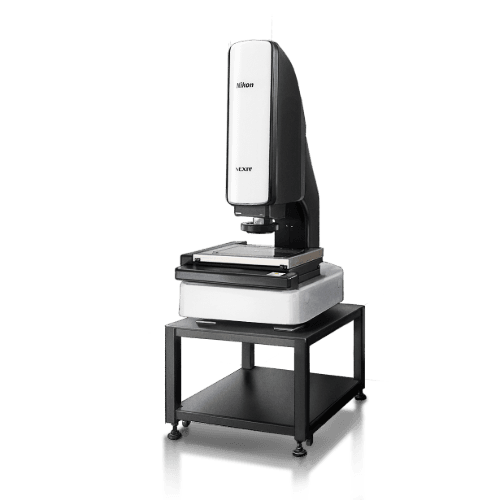

Nikon NEXIV VMZ-S 系列高精度影像测量系统

产品概述

Nikon NEXIV VMZ-S 系列是用于微米级尺寸检测的高精度 CNC 影像测量平台，提供三种测量行程和多种光学头。TTL 激光自动对焦可高速扫描高度，八分区多角度环形照明改善低对比、反光和复杂边缘的识别，适合批量自动测量。

Nikon NEXIV VMZ-S 系列高精度影像测量系统 的对应型号为 NEXIV VMZ-S Series。页面内容依据制造商官方产品页或技术资料逐项核对，突出产品的真实结构、光学或测量原理以及可比较的关键指标。

核心特点

• 系列机型：VMZ-S3020 / 4540 / 6555。
• XYZ行程：300×200×200 / 450×400×200 / 650×550×200 mm。
• 最小读数：0.01 µm。
• 最大样品重量：20 / 40 / 50 kg。
• 光学头：6种光学变倍系统。
• 高度测量：TTL 扫描激光自动对焦。
• 激光扫描速度：最高 1000 点/秒。
• 透明层能力：可检测约0.1 mm透明层（部分光头）。
• 环形照明：8分区、3种入射角。
• 照明光源：白色 LED。

系统可通过物镜、照明、载物台、相机、控制器和分析软件的合理组合，形成从观察、采集到定量分析和报告输出的完整工作流程。

典型应用

半导体封装、电子元件、连接器、精密机械零件、薄透明层、冲压件与注塑件的二维尺寸、边缘、位置度和高度检测。

针对批量检测或研究任务，可结合样品尺寸、表面反射特性、目标结构尺度、所需景深和测量节拍建立标准化方法。

选型提示

选型时应优先确认倍率或测量范围、光学分辨率、工作距离、样品尺寸、对比方式、自动化程度、成像接口与软件分析能力。若涉及历史型号，还应同步确认当前供货状态、附件兼容性、软件版本及售后支持。
