产品简介

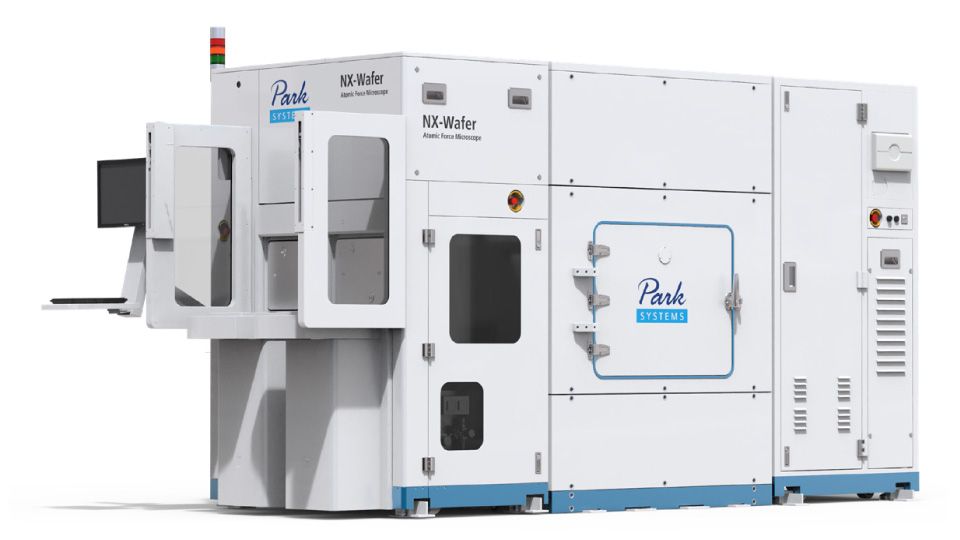

面向半导体晶圆厂在线计量的全自动 AFM,可实现晶圆搬运、配方执行、探针交换、多目标扫描、自动分析和报告,并支持自动缺陷复查及 CMP 轮廓测量。
面向半导体晶圆厂在线计量的全自动 AFM,可实现晶圆搬运、配方执行、探针交换、多目标扫描、自动分析和报告,并支持自动缺陷复查及 CMP 轮廓测量。
适用于晶圆制造中的缺陷复查、CMP dishing/erosion、粗糙度、关键尺寸、台阶及三维纳米形貌计量。
确认 200/300 mm 晶圆、EFEM/FOUP、主机通讯、缺陷坐标格式、扫描模式、CMP 长程测量和产线节拍。
页面依据供应商公开资料整理。实际性能受型号配置、光学组件、样品、环境和软件选件影响,正式采购以供应商最新规格书、具体料号和技术协议为准。
| 参数项 | 数值 |
|---|---|
| 品牌 | Park Systems |
| 型号 | NX-Wafer |
| 晶圆规格 | 200 / 300 mm |
| XY 扫描范围 | 10 / 50 / 100 μm |
| Z 扫描范围 | 2 或 15 μm |
| 自动探针容量 | 最多 24 支 |
| 搬运 | EFEM / FOUP 可配置 |
| 功能 | ADR / CMP 长程轮廓 |
| 标准 | SEMI 兼容 |
