横河电机 CSU-W1 大视野转盘共聚焦扫描单元

产品概述

面向大视野、深层和活细胞成像的双Nipkow盘扫描单元，可选不同针孔盘、双相机或分光视图配置，并支持均匀化照明。

横河电机 CSU-W1 大视野转盘共聚焦扫描单元的型号定位、成像能力和应用边界已按品牌官方资料核对。页面重点呈现可直接用于方案比较的硬件、光学、样本兼容性和数据流程信息，便于科研平台、药物研发及成像中心进行初步筛选。

核心技术与优势

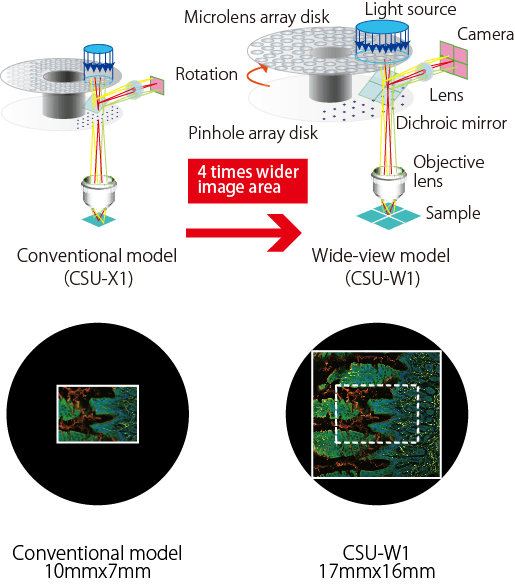

扫描方式：微透镜增强双Nipkow盘；视场：最大约22 mm；针孔尺寸：25/50 µm可选；盘转速：最高4,000 rpm。上述指标决定系统在空间分辨率、速度、视野、光毒性及多色实验之间的平衡。

扫描速度：最高200 fps；激发波长：405–640 nm级多激光配置；相机配置：单相机/双相机/分光视图；适用重点：活细胞、大视野及较厚样本。实际选型应将物镜数值孔径、相机灵敏度、光源与滤光配置作为整体评估，不能只比较单一指标。

典型应用

适合活细胞动力学、亚细胞结构、多色荧光、三维层扫、类器官或组织切片等任务；对于自动化平台，还可用于孔板筛选、表型定量和时间序列实验。建议使用代表性样本进行现场测试，核对弱信号、厚样本、快速事件以及大视野拼接效果。

选型与配置建议

确认样本载具、物镜倍率和数值孔径、荧光通道、视场与分辨率、相机数量、采集速度及环境控制需求。若涉及双相机、超分辨、自动加液、培养箱或机器人接口，应在配置清单中明确模块型号、软件许可、接口条件和验收样本。

使用与数据工作流

建议建立标准化流程：样本与通道设置、曝光和激光功率基线、自动聚焦、Z层与时间点规划、质量控制、图像校正、分割定量、原始数据归档及结果导出。长期项目应固定关键参数并记录软件版本，保证不同批次、操作者和实验日期之间的数据可比较。
