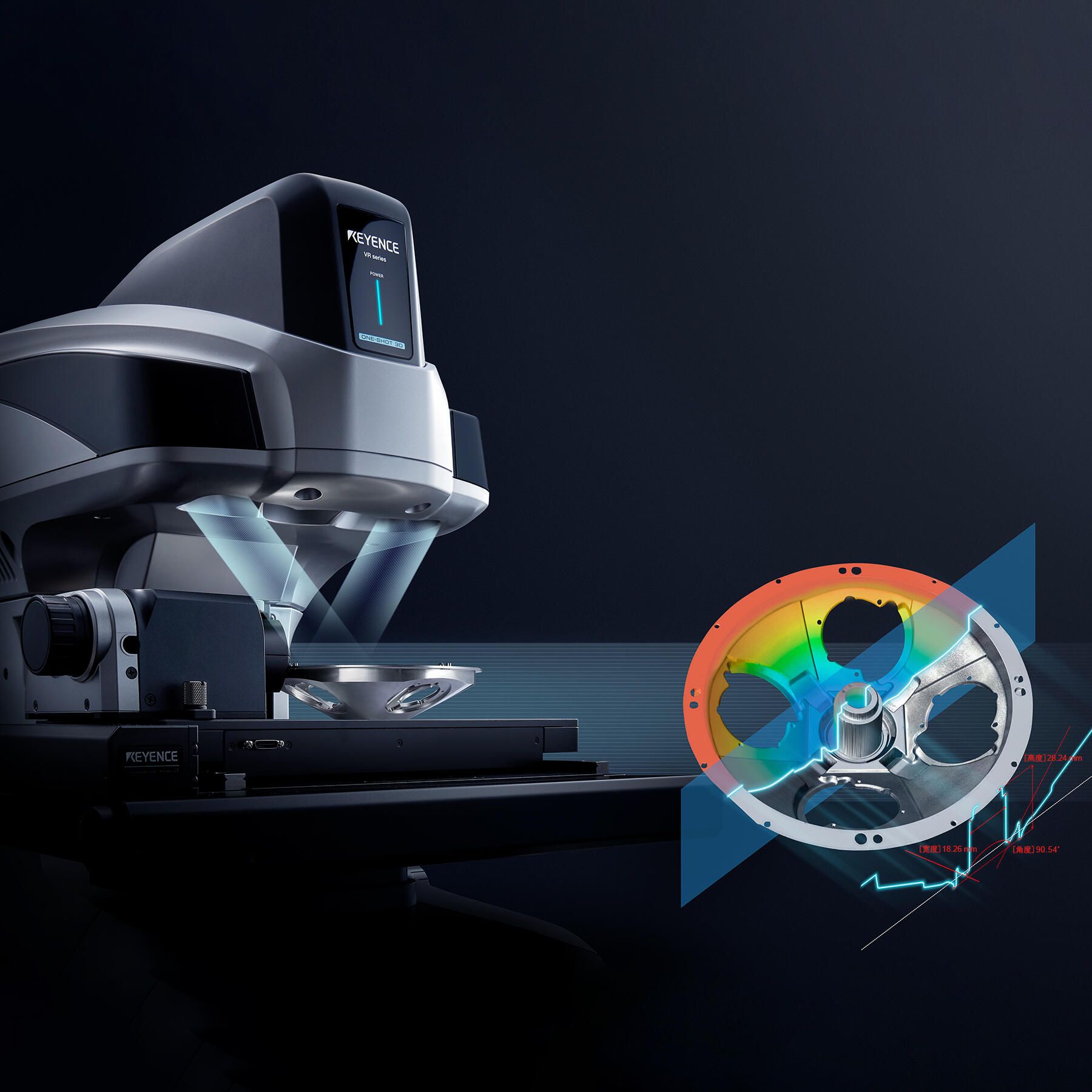

KEYENCE VR-6000 系列 3D轮廓测量仪

产品概述`n`nKEYENCE VR-6000 系列3D轮廓测量仪采用非接触方式获取工件表面的三维形状数据，可用于轮廓、台阶、平面度、粗糙度及多种几何尺寸的测量。`n`n与传统接触式测量方式相比，非接触测量适合容易变形、表面柔软、结构细小或不便使用触针接触的样品。系统通过面测量方式记录整个测量区域的数据，用户可在完成扫描后重新选择位置、截面和测量项目，减少重复装夹和反复测量。`n`nVR-6000 系列提供VR-6100标准工作头和VR-6200高端工作头。VR-6200可配合自动XY控制、Z轴控制、图像拼接和电动旋转单元，用于较大工件及复杂形状的自动化测量。`n`n## 核心优势`n`n### 快速完成整个表面的3D测量`n系统以面测量方式获取工件三维形貌，官方资料显示最快可在1秒内完成测量，高度显示分辨率为0.1 μm。`n`n### 非接触测量复杂表面`n无需使用触针接触工件，可降低划伤、变形或探针无法进入细小结构的风险。`n`n### HDR扫描应对不同反射特性`nHDR扫描算法可用于处理高反光、低反光及颜色差异明显的工件表面。官方资料显示，相比VR-5000，动态范围最高可扩大至1000倍。`n`n### 旋转测量减少死角`nVR-6200可配合电动旋转单元，用于测量侧面、背面、凹陷、倒锥及悬垂结构，并可分析壁厚和完整截面形状。`n`n### 一套系统覆盖多种测量任务`n可用于高度和台阶、截面轮廓、表面粗糙度、平面度、翘曲、宽度、角度、半径、几何公差、磨损、缺陷、体积、壁厚和凹陷尺寸等测量。具体功能需根据工作头、软件模块及附件确认。`n`n## 典型应用`n- 电子与半导体：焊点高度、连接器端子、PCB翘曲、封装台阶及微细结构检测。`n- 汽车与精密零部件：密封面、齿轮、轴承、冲压件、注塑件和压铸件轮廓分析。`n- 材料与表面工程：金属、塑料、橡胶、复合材料、涂层、薄膜和软质材料表面分析。`n- 研发与质量控制：首件检测、工艺比较、失效分析、来料检验和出货检验。`n`n## 选型提示`n选择配置前，应确认工件尺寸和重量、待测位置、材料反射特性、精度要求、检测节拍，以及是否需要自动拼接、旋转测量、CAD比较和检测报告。最终配置建议结合样品测试结果确定。`n`n> 注：部分精度数据仅在品牌方规定的基准规、测量模式和环境条件下成立；自动控制、图像拼接及旋转测量等功能可能需要扩展模块，具体以最终配置清单为准。
